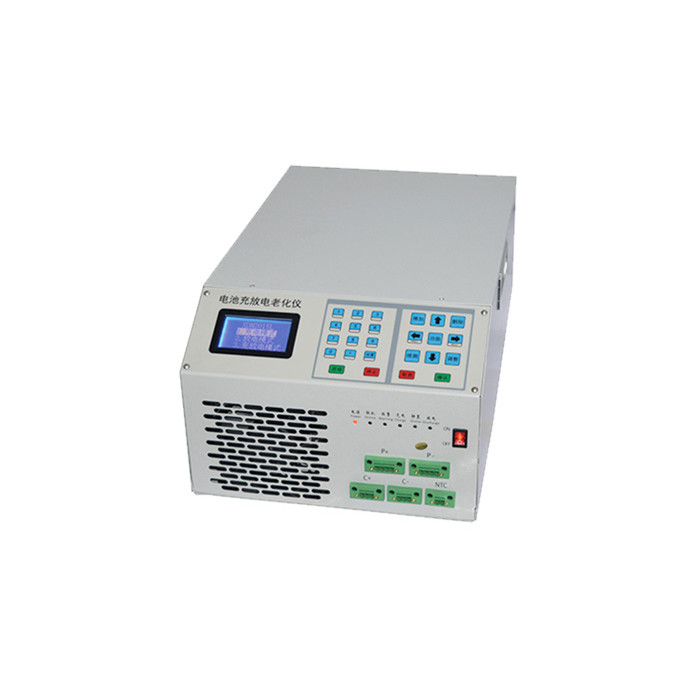

เครื่องทดสอบการชาร์จและคายประจุแบตเตอรี่ลิเธียมแบบพกพาพร้อมจอแสดงผล 220V

เครื่องชาร์จแบตเตอรี่ลิเธียมแบบพกพาและเครื่องมือหมดอายุพร้อมหน้าจอแสดงผล

1. รู้เบื้องต้นเกี่ยวกับขอบเขตการใช้งานและหน้าที่ของอุปกรณ์
1.1 ขอบเขตของการใช้ BCDS: อุปกรณ์ทดสอบการชาร์จและการคายประจุของ BCDS series ส่วนใหญ่จะใช้สำหรับการทดสอบการชาร์จและการคายประจุของแบตเตอรี่ลิเธียม
1.2 รายการทดสอบ: แรงดันไฟป้องกันการชาร์จแบตเตอรี่ แรงดันป้องกันการคายประจุ ความจุ ฯลฯ อุปกรณ์มีสี่ขั้นตอนการทดสอบในการชาร์จ การคายประจุ การเก็บเข้าลิ้นชัก และการปั่นจักรยานโดยการแก้ไขขั้นตอนที่เกี่ยวข้อง แบตเตอรี่สามารถทดสอบตามกระบวนการที่ตั้งไว้

2. ประการที่สองประสิทธิภาพหลักของอุปกรณ์ทดสอบ:
2.1 ฟังก์ชั่นการชาร์จและการคายประจุ:
มีฟังก์ชั่นการชาร์จกระแสไฟคงที่และแรงดันคงที่และฟังก์ชั่นการคายประจุกระแสไฟคงที่ซึ่งสามารถชาร์จและคายประจุแบตเตอรี่และบันทึกความจุของแบตเตอรี่
2.2 อินเทอร์เฟซการชาร์จและการปลดปล่อย:
เป็นไปตามข้อกำหนดของพอร์ตเดียวกันสำหรับการชาร์จและการคายประจุของก้อนแบตเตอรี่และพอร์ตแยกต่างหากสำหรับการชาร์จและการคายประจุ นั่นคือ 2 สาย (P+ P-) และ 3 สาย (P+ P-C-)ในเวลาเดียวกัน แบตเตอรี่ของเครื่องมือไฟฟ้า (CH+ P+ P-) สามารถใช้เพื่อป้องกันการชาร์จของเพลตขั้วบวกและการป้องกันการปล่อยประจุของเพลตลบ
2.3 ตรวจสอบการป้องกันแรงดันไฟฟ้า:
โดยการชาร์จและการคายประจุแบตเตอรี่ จะตรวจพบว่าการป้องกันการชาร์จและการป้องกันการคายประจุของแบตเตอรี่ทำงานหรือไม่
2.4 การป้องกันความปลอดภัย:
ฟังก์ชันป้องกันการเชื่อมต่อแบบย้อนกลับ;การป้องกันการตั้งค่าแรงดันไฟฟ้าบนและล่างการป้องกันกระแสไฟออกอย่างปลอดภัย

3. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าเข้า AC 220V ±10% / 50Hz
ช่วงการวัดแรงดันไฟ 7~70V
ความแม่นยำ ±(0.2% ของค่าที่อ่านได้ + 0.2% ของช่วง)
ช่วงการชาร์จปัจจุบัน 50 ~ 5000mA
ความแม่นยำในการชาร์จ ±(0.2% ของการอ่าน + 0.2% ของช่วง)
ช่วงการปลดปล่อย 50 ~ 10000mA
ความแม่นยำ ±(0.2% ของค่าที่อ่านได้ + 0.2% ของช่วง)
การชาร์จ กระแสไฟตัดกระแสไฟคงที่ ขั้นต่ำ 50mA
ความแม่นยำของความจุ ±1‰
พลังงานปล่อยพลังงาน ≤700W
เวลาตรวจสอบเวลา รับเรียลไทม์ <2S
ช่วงเวลา 0~999 ชั่วโมง/ขั้นตอน
ช่วงเวลาการบันทึกข้อมูล ≥5S
คอมพิวเตอร์ระดับกลาง เวอร์ชัน 1.1 ซีรีส์
การชาร์จ โหมดการชาร์จ การชาร์จกระแสคงที่และแรงดันคงที่
สภาวะการตัดไฟ แรงดันไฟ กระแสไฟ เวลาสัมพัทธ์ การป้องกันการชาร์จไฟเกิน
โหมดการคายประจุ การคายประจุกระแสไฟคงที่
สภาวะการตัดไฟ แรงดันไฟ เวลาสัมพัทธ์ การป้องกันการคายประจุเกิน
ช่วงการวัดวัฏจักร 1~999 ครั้ง
จำนวนขั้นตอนในรอบเดียวคือ 100
การสุ่มตัวอย่างการตรวจจับแรงดันและกระแส
ช่องต่อแร็ค ช่องเดียว
ขนาดแชสซี ก*ล*ส: 300*450*170(มม.)
