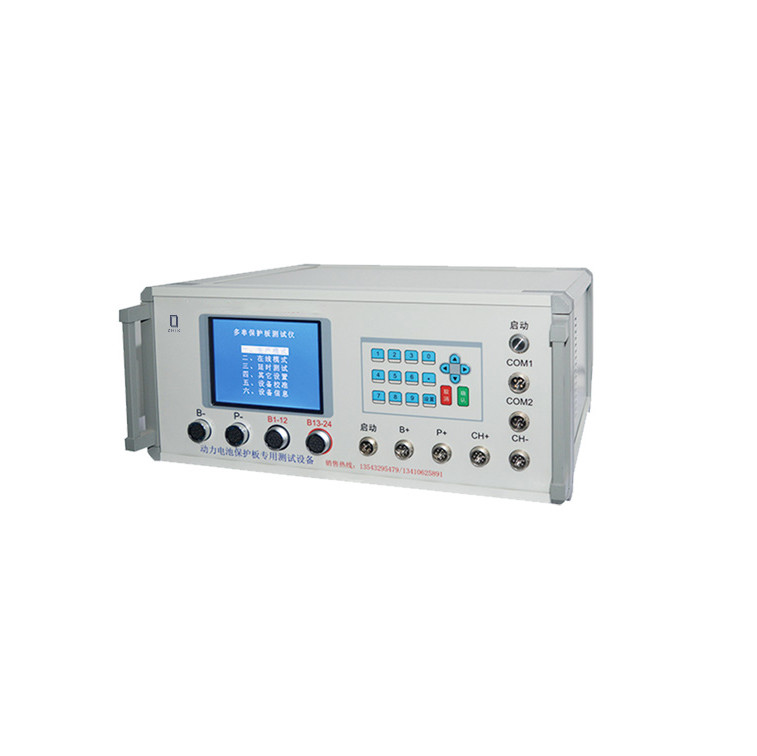

อุปกรณ์ทดสอบแบตเตอรี่ลิเธียมไอออน 24 สายสำหรับคณะกรรมการป้องกัน OEM ODM

เครื่องทดสอบบอร์ดป้องกันแบตเตอรี่ลิเธียม 24 สาย

1. รู้เบื้องต้นเกี่ยวกับขอบเขตการใช้งานและหน้าที่ของอุปกรณ์
1.1 ขอบเขตการใช้งาน: ส่วนใหญ่จะใช้เพื่อตรวจสอบว่าตัวบ่งชี้การทำงานต่างๆ ของแผงป้องกันแบตเตอรี่กำลังอยู่ในช่วงพารามิเตอร์หรือไม่ เพื่อให้มีชุดมาตรฐานการทดสอบสำหรับพนักงานส่วนใหญ่ใช้สำหรับการทดสอบบอร์ดป้องกันแบตเตอรี่ของผู้ผลิตแผงป้องกันและผู้ผลิตแบตเตอรี่พลังงาน
1.2 แนะนำฟังก์ชัน: ระบบทดสอบบอร์ดป้องกัน PBTS แบ่งออกเป็นสองประเภท: การทดสอบอย่างรวดเร็วและการทดสอบที่แม่นยำ
การทดสอบที่แม่นยำ: สามารถตรวจจับค่าพารามิเตอร์การทำงานต่างๆ ของบอร์ดป้องกันแบตเตอรี่ได้อย่างแม่นยำ (ข้อผิดพลาดคือ 5mv) ซึ่งสะดวกสำหรับการดีบักและการพัฒนาตัวอย่าง และให้ชุดมาตรฐานสำหรับการทดสอบอย่างรวดเร็วสำหรับบุคลากร R&D
การทดสอบอย่างรวดเร็ว: ตามพารามิเตอร์การออกแบบของแผงป้องกัน ให้ตั้งค่าพารามิเตอร์การทดสอบเพื่อทำการทดสอบอย่างรวดเร็ว ซึ่งสะดวกสำหรับผู้ผลิตแผงป้องกันและผู้ผลิตแบตเตอรี่พลังงานเพื่อทดสอบและจัดส่งผลิตภัณฑ์ในปริมาณมากอย่างรวดเร็วในขณะเดียวกันก็เหมาะสำหรับการทดสอบบอร์ดป้องกันของโซลูชั่นฮาร์ดแวร์ต่างๆ และโซลูชั่นซอฟต์แวร์บางตัว

2. ประสิทธิภาพหลักของอุปกรณ์ทดสอบ
2.1 รายการทดสอบตามปกติ: การทดสอบความต้านทานภายใน, การทดสอบการคิดราคาเกินและการทดสอบการคายประจุเกิน, การกู้คืนการชาร์จไฟเกินและการทดสอบการกู้คืนการชาร์จไฟเกิน, การทดสอบกระแสไฟเกิน (การประจุกระแสไฟเกินและการปลดปล่อยกระแสไฟเกิน), แรงดันการป้องกันการชาร์จไฟเกิน - การป้องกันกระแสไฟ ฯลฯ
2.2 รายการทดสอบที่ไม่ซ้ำ:
การทดสอบการป้องกันไฟฟ้าลัดวงจร (หมายถึงการทดสอบการป้องกันไฟฟ้าลัดวงจรจริงระดับไมโครวินาที)
การทดสอบการบริโภคตนเองแบบส่วนเดียว (หมายถึงการบริโภคด้วยตนเองที่แท้จริงและแม่นยำของแต่ละส่วน)
บาลานซ์กระแสและแรงดันบาลานซ์ (สามารถจับกระแสบาลานซ์และแรงดันไฟเปิดบาลานซ์ได้อย่างแม่นยำ)
2.3 ประเภทของแผงป้องกันที่รองรับการทดสอบ:
ลิเธียมไอรอนฟอสเฟต, ลิเธียมโคบอลเตตแบบไตรภาค, ลิเธียมแมงกาเนต


3. พารามิเตอร์ทางเทคนิค
3.1 โมดูลกระแสไฟสูง: ระดับปัจจุบันคือ 120A และความแม่นยำในปัจจุบันคือ 0.1A
3.2 โมดูลแรงดันไฟฟ้า: ช่วงแรงดันไฟฟ้า 0.5-5V, เอาต์พุตที่ตั้งโปรแกรมได้คือ 0.5-5V และความแม่นยำของแรงดันไฟฟ้าคือ 5mV
3.3 โมดูลลัดวงจร: ตัวเก็บประจุซุปเปอร์ จำลองแรงดันไฟฟ้าของแบตเตอรี่แพ็คอย่างเต็มที่ ลัดวงจรแผงป้องกันในทันที และจับภาพเวลาและกระแสลัดวงจรได้อย่างแม่นยำ
