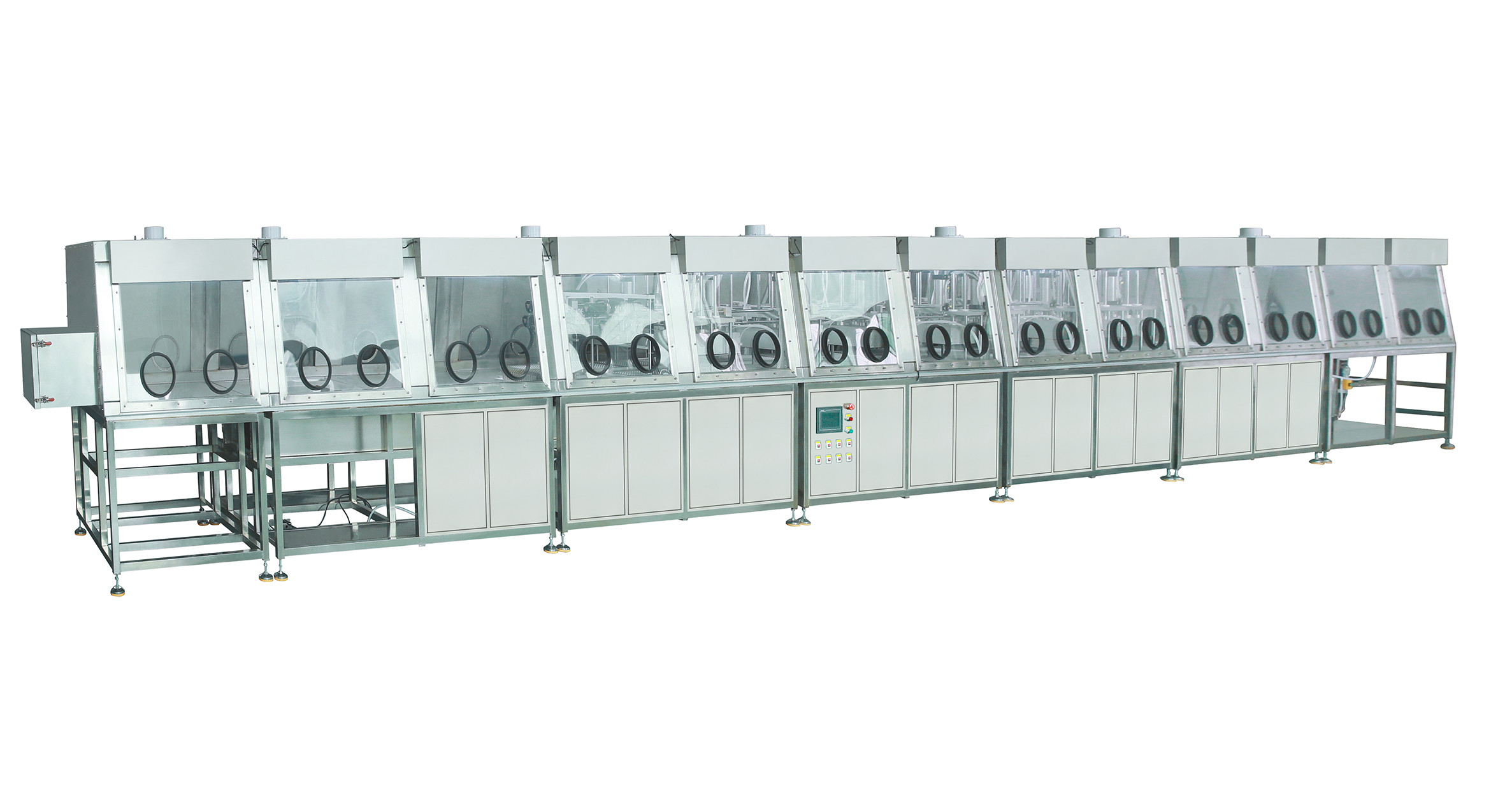

เครื่องฉีดของเหลวแบบลิเนียร์แบตเตอรี่อัตโนมัติใบรับรอง CE 1.5KW

เครื่องฉีดของเหลวแบตเตอรี่ทรงกระบอกเชิงเส้นอัตโนมัติ

1. ภาพรวมฟังก์ชัน:

1. ผลิตภัณฑ์นี้ใช้เป็นหลักสำหรับการฉีดของเหลวของแบตเตอรี่ทรงกระบอก การเชื่อมแบบฝา และอุปกรณ์เชิงเส้นไหลแบบรวมสุญญากาศแบบสถิตต้องโหลดและยกเลิกการโหลดพาเลทด้วยตนเองเท่านั้น และอุปกรณ์ในกระบวนการที่เหลือจะเสร็จสมบูรณ์โดยอัตโนมัติเครื่องนี้ประกอบด้วยกล่องถุงมือ ระบบฉีดของเหลว 5 ชุด และระบบสุญญากาศแบบอยู่กับที่ 7 ชุด

2. หลักการทำงาน: เวิร์กโฟลว์→การให้อาหาร→การโหลดด้วยตนเองบนถาด→การฉีดหนึ่งครั้ง→สุญญากาศหนึ่งครั้ง→การฉีดครั้งที่สองสูญญากาศครั้งที่สอง→การฉีดสามครั้ง→เครื่องดูดฝุ่นสามครั้ง→การฉีดสี่ครั้ง→สุญญากาศสี่ครั้ง→สี่ครั้งสุญญากาศครั้งที่สอง→การฉีดห้าครั้ง →สูญญากาศห้าครั้งแรก→สูญญากาศห้าวินาที→ดึงแผ่นปิด→จุดสิ้นสุดของงาน

2. พารามิเตอร์พื้นฐาน:

1. แรงดันใช้งาน: AC220V กำลังไฟประมาณ 1.5KW

2. แบตเตอรี่ที่ใช้งานได้: แบตเตอรี่ทรงกระบอก 18650, 196PCS เดียว / ดิสก์ (ข้อกำหนดอื่น ๆ สามารถกำหนดเองได้)

3. ประสิทธิภาพการทำงาน: (สูงสุด) 1.5--4K/H (กำลังการผลิตขึ้นอยู่กับความจุ)

4. ขนาดอุปกรณ์ : (MAX) ยาว 10 ม. * กว้าง 1.2 ม. * สูง 1.7 ม.

3. พารามิเตอร์ทางเทคนิค:
1. ปั๊มฉีดไฟฟ้าแบบสองหัว:

ก.เอาต์พุตของเหลว: 0--2.5g ครั้งเดียว;(ปรับได้ต่อเนื่อง).

ข.ความแม่นยำในการฉีดของเหลว: ±0.03g.

2. ระบบฉีดแกน XY:

ก.จังหวะการทำงาน (MAX): แกน X 200 มม., แกน Y 200 มม.

ข.ความเร็วในการทำงาน (MAX) เคลื่อนที่ 50 ครั้งต่อนาที/นาที

3. กล่องไฟฟ้าสถิตย์สูญญากาศ:

ก.องศาสูญญากาศ: -0.09 MPa

ข.รอบเวลา: 0-5 สามารถตั้งค่าได้

ค.เวลาสูบน้ำ / พัก: 0 ~ 60 นาทีสามารถตั้งค่าได้

4. ประสิทธิภาพของกระบวนการ:

1. ส่วนประกอบหลักของกล่องถุงมือ: โครงสแตนเลส แก้วใส PE นำเข้า

A. ติดตั้งกล่องเก็บของ 5 ช่องและ 12 สถานี;(หน้าต่างการบำรุงรักษา).

B. เฟรมใช้ SUS304 ซึ่งมีความต้านทานการกัดกร่อนที่ดีและมีความแข็งแรงสูง

C. หน้าต่างภาพใช้แผ่นโปร่งใส PE ที่นำเข้าซึ่งมีความต้านทานการกัดกร่อนและการกัดกร่อนที่แข็งแกร่ง

D. ตัวกล่องมีประสิทธิภาพการปิดผนึกที่ดี

2. ส่วนประกอบหลักของระบบฉีดของเหลว: ถังเก็บของเหลว, X, ชั้นวางฉีดของเหลวแกน Y, ปั๊มฉีดของเหลวสองหัว 2.5g, ฟิกซ์เจอร์ฉีดของเหลว, ระบบควบคุมบัส

A. กำหนดค่าระบบฉีดของเหลว 5 ชุด

ข. ปั๊มฉีดแบบสองหัว ปริมาณการฉีดเดี่ยว สามารถปรับได้ตั้งแต่ 0-2.5 ก.

C. ติดตั้งอุปกรณ์ฉีดของเหลว แต่ละถาดสามารถใส่แบตเตอรี่ได้ 196 ก้อนมาตรฐาน (ถาด 30PCS) หมายเหตุ (ลูกค้าสามารถเลือกอุปกรณ์มาตรฐานเป็นแบบไปป์ไลน์): 1. ถาดจะถูกส่งกลับไปยังรีไซเคิลโดยการส่งคืนด้วยตนเองไปยังท่อส่งน้ำ

3. ส่วนประกอบหลักของระบบสุญญากาศแบบคงที่: กล่องอุปกรณ์, เกจวัดสูญญากาศแบบดิจิตอล, แหวนปิดผนึกป้องกันการกัดกร่อน, ระบบควบคุมไฟฟ้าของรถบัส

ก. ติดตั้งกล่องสถิตย์สุญญากาศจำนวน 7 ชุด

B. เวลาในการดูดฝุ่นและเวลายืนสามารถปรับได้อย่างอิสระและอัตโนมัติ

C. พร้อมกับวงแหวนปิดผนึกพิเศษที่ทนต่อการกัดกร่อน
