เครื่องเชื่อมจุดอัตโนมัติแบตเตอรี่ทรงกระบอกสองด้านพร้อมการหมุน

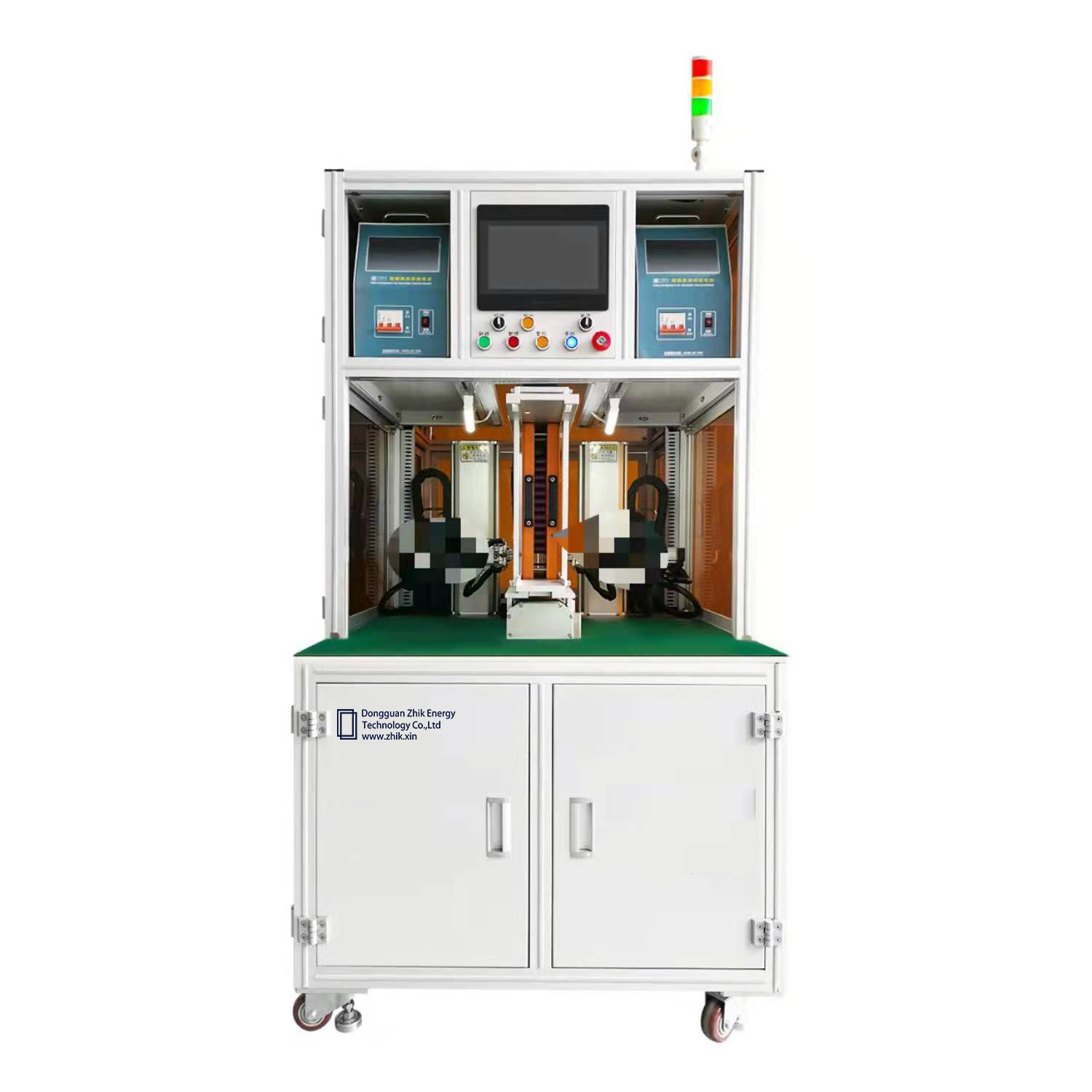

• เครื่องเชื่อมจุดอัตโนมัติสองด้านแบตเตอรี่ทรงกระบอกพร้อมการหมุน ZK-DAS400D

• เครื่องเชื่อมจุดอัตโนมัติแบบแบตเตอรี่สองด้านพร้อมการหมุน ZK-DAS400D

•

一.แนะนำอุปกรณ์

1. เครื่องเชื่อมจุดอัตโนมัติบนพื้นผิวรองรับการเริ่มเบรกพอยต์และติดตั้งแหล่งจ่ายไฟทรานซิสเตอร์คลื่นคู่ miaki md-b4000bสามารถเชื่อมเหล็กชุบนิกเกิลที่มีความหนาต่ำกว่า 0.2 มม.การเชื่อมอัตโนมัติแบบสองด้านที่มีประสิทธิภาพสูงการเขียนโปรแกรมอย่างง่าย รองรับการตั้งโปรแกรมแบบจุดและการเขียนโปรแกรมอาร์เรย์ และสามารถจัดเก็บไฟล์การเขียนโปรแกรมได้ 99 กลุ่ม
2. การคาดการณ์การเปลี่ยนเข็มเชื่อมเตือนว่าหัวเชื่อมใช้การกระจายความร้อนแบบหมุนเวียนระบายความร้อนด้วยน้ำเพื่อลดการสูญเสียเข็มเชื่อมและปรับปรุงผลการเชื่อมได้อย่างมีประสิทธิภาพ
3. ระบบตรวจสอบกระแสเชื่อมที่มีอยู่ในตัวเองสามารถตรวจสอบกระแสเชื่อมด้วยฟังก์ชั่นเตือนการเชื่อมที่ผิดพลาดและสามารถตรวจสอบการเชื่อมแบบเรียลไทม์

二รูปแบบทั่วไป:

หมายเหตุ: ขนาดโดยรวมของเครื่องทั้งหมด: (ประมาณ) ความยาว: 1100mm;ความกว้าง: 1,000 มม.;ส่วนสูง: 1500m

三.พารามิเตอร์ทางเทคนิค:
3.1 ข้อกำหนดสำหรับสภาพแวดล้อมการทำงานของอุปกรณ์
3.1.1 แหล่งจ่ายไฟเชื่อม: สองเฟส 110V / 220V ± 10%, 50Hz ± 10%;กำลังไฟ < 1,000 วัตต์
3.1.2 การใช้พลังงานของแหล่งจ่ายไฟเชื่อม: 2000W
3.1.3 แรงดันไฟฟ้าขาเข้าของแพลตฟอร์ม: 220V 50Hz การใช้พลังงานของแพลตฟอร์ม: ＜ 800W
3.1.4 ขนาดและความยาวของอุปกรณ์: 1500 มม.ความกว้าง: 900 มม.;ส่วนสูง: 1900mm
3.1.5 น้ำหนักอุปกรณ์: 360kg
3.1.6 การตั้งค่าขีด จำกัด บนและล่างของกระแสเชื่อม: รองรับ
3.1.7 ความเร็วสูงสุดของการส่งมอเตอร์: 1,000 มม. / S
3.1.8 ความแม่นยำในการเคลื่อนที่ของแกน Z และแกน y: 0.05 mm

3.1.9 แนวแกน z เคลื่อนที่ 240 มม. แกน Y เคลื่อนที่ 560 มม

3.2 ตัวชี้วัดทางเทคนิคของระบบ
3.2.1 การปรับแรงดันสปริงขาเข้าของหัวเชื่อม: 1.0-5.0kg
3.2.2 ความหนาที่เหมาะสมของระนาบ รอยแผ่นนิกเกิล: 0.12-0.2มม. เหล็กชุบนิกเกิล
3.2.3 ความหนาที่เหมาะสมของแผ่นนิกเกิลสำหรับการเชื่อมแบบกระแทก: 0.2 เหล็กชุบนิกเกิล
3.2.4 ความเร็ว / ข้อมูลจำเพาะของการเปลี่ยนกระแสบวกและลบ: ไม่พร้อมใช้งาน
ความเร็วในการเชื่อมเครื่องบิน 3.2.5: 0.9-1s 3000-3200 PCS / h
3.2.6 ความเร็วในการเชื่อมจุดนูน: 1.2-1.5 วินาที 2000-25000 PCS / h
3.2.7 รุ่นแบตเตอรี่ที่เหมาะสม: 18650 26650 32650
